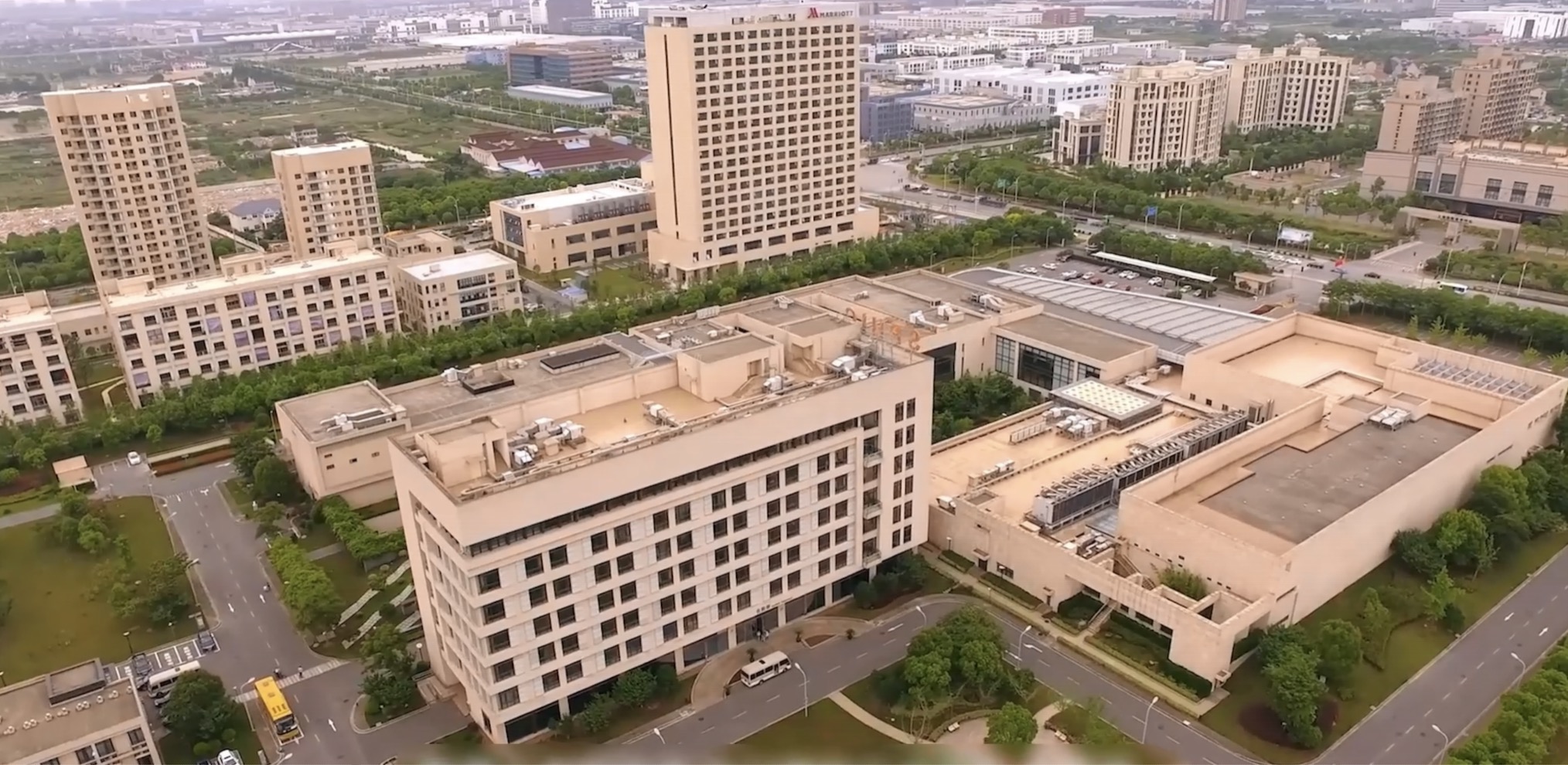

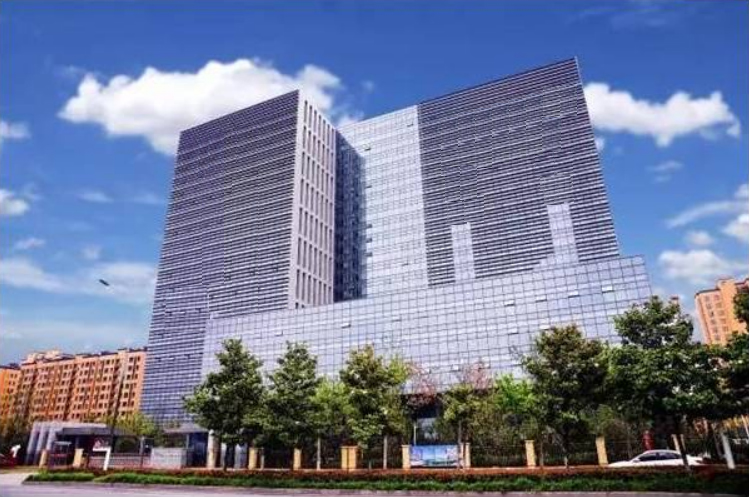

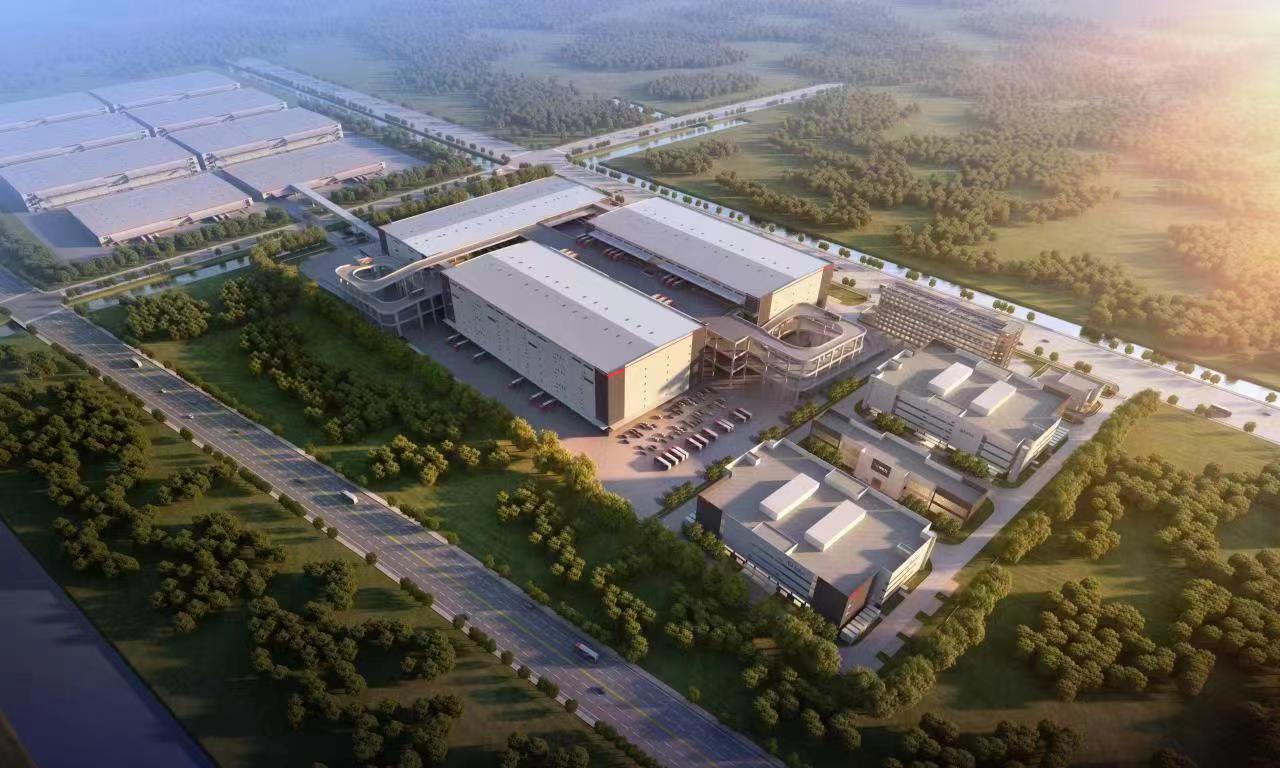

数字中心简介：
本项目数字产业园占地288亩，总投资20亿元，新建厂房30万平方米。作为华东区域最大的物流智能枢纽中心。这也是某集团截至目前投资最大的数字产业园。
电力监控项目介绍：
针对某数据设计系统监控主要分为配电系统，平面图，能效管理，报表系统，变量趋势，报警管理，用户管理以及操作记录和系统参数。
配电系统：主要实现了针对高低压配电，UPS配电，列头柜等多种设备的多种属性的检测。
平面图：主要是针对不同的楼层结构，房间结构，以及房间设备所处的不同位置，使用3Dmax对楼层空间以及房间内部进行建模，通过不断点击进入：楼宇结构建模图→楼层结构建模图→房间结构建模图，可以直观的看到每个房间的构造和设备。
能效管理：针对京东的环境来计算出高压，IT，柴发等各路设备的负载和功率；可以实时观测到每日的具体用电量，PUE的当前值和每个机房的具体负载表格，让您更加直观、更加具体、更加详细地了解到自己设备的具体情况。

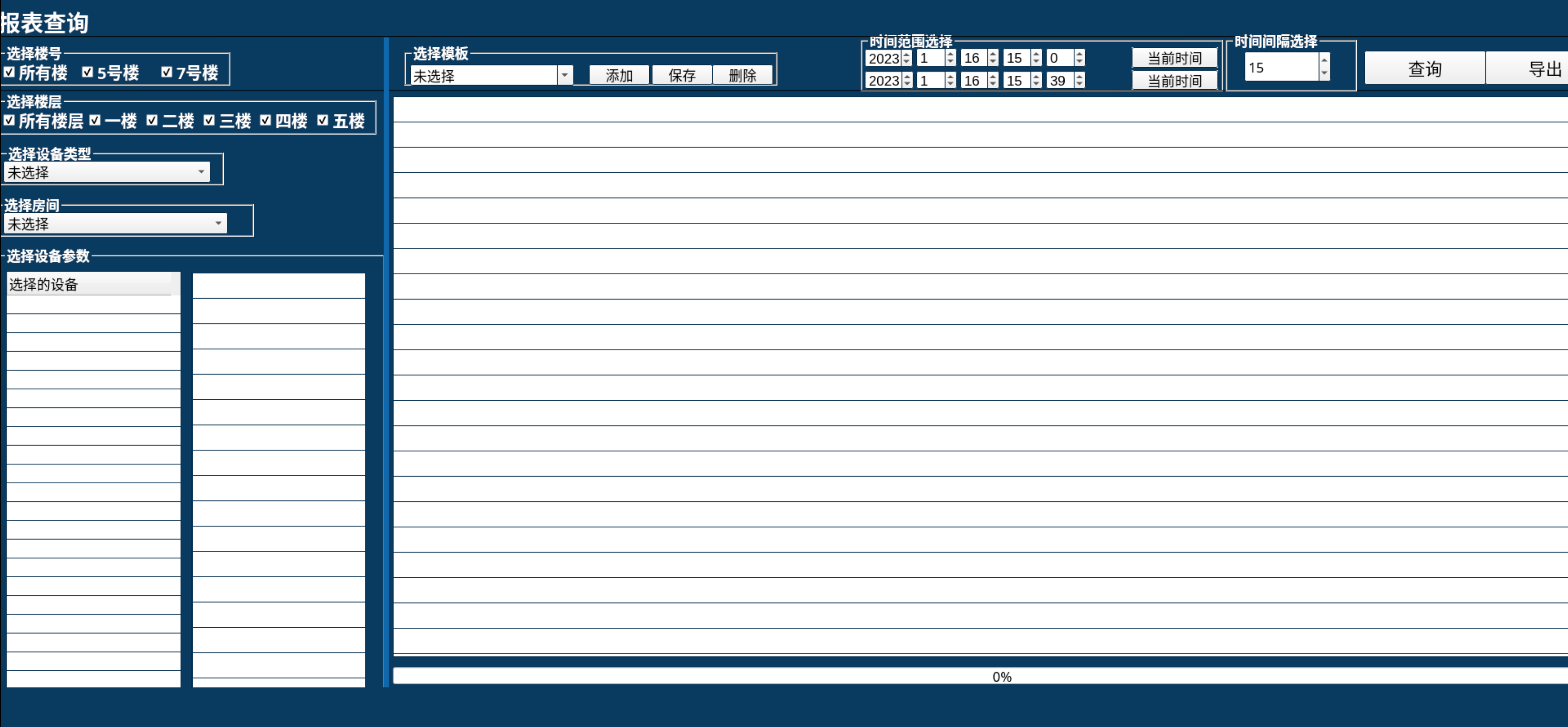

报表系统：通过针对楼宇、楼层、设备、房间的层层过滤您可以具体查询到每个设备。通过选择模板进行添加，将您选出的设备具体属性拖动到右方的表格，并且选择时间间隔之后，点击查询，可以实现具体的设备在某一时间段做了些什么。下方的进度条可以显示具体地查询到了哪里，让您有更加直观的感受。

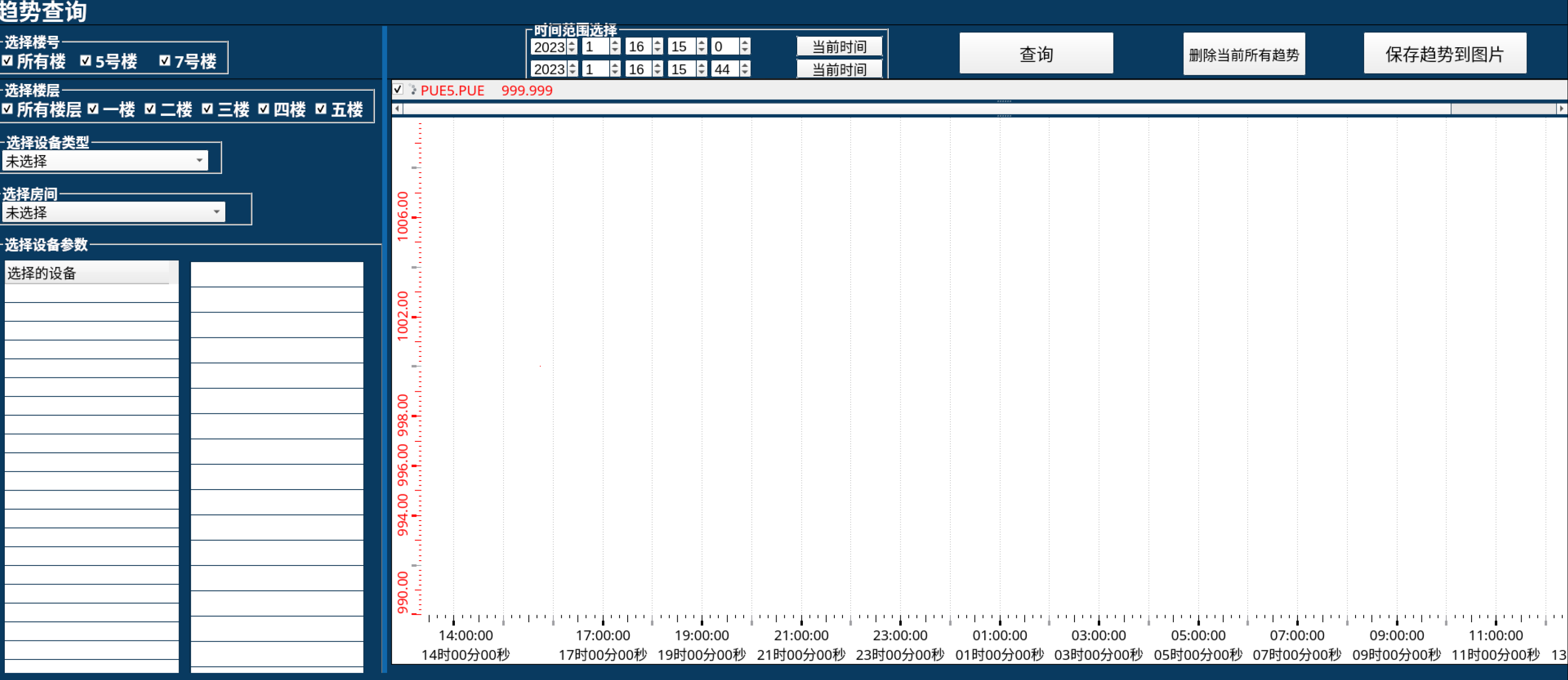

变量趋势：通过层层筛选过滤，可以选择您想要找到的具体设备的具体属性，将其拖到右边的趋势框中，您可以观测到当前设备在您选择时间内的趋势图。支持选择多个不同的属性点，进行趋势展示。
软硬件要求：
操作系统：Windcows 7/8/10/11
使用软件：WinCC OA 3.18 Project Administration
系统展示：

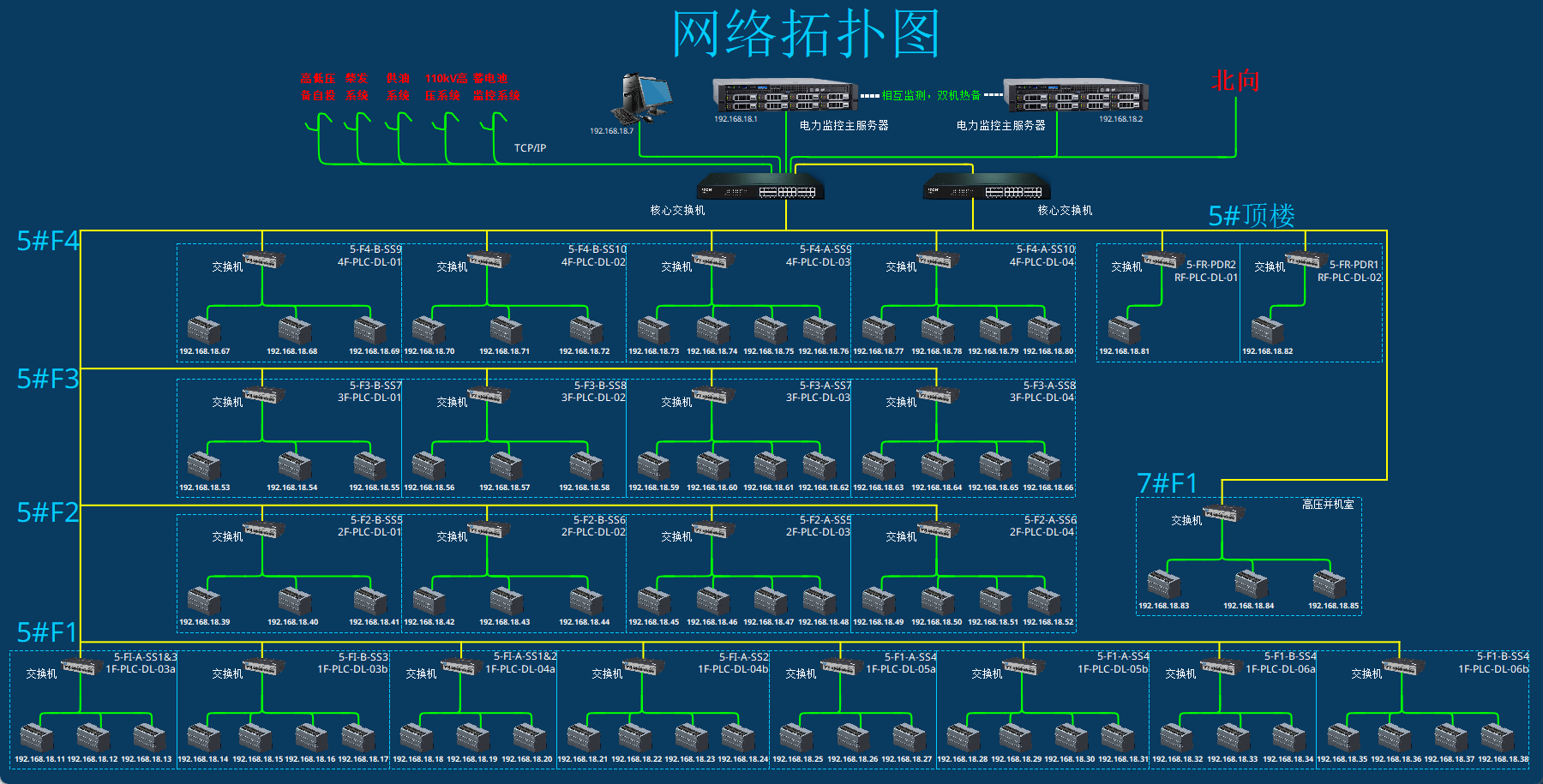

网络架构--网络拓扑图

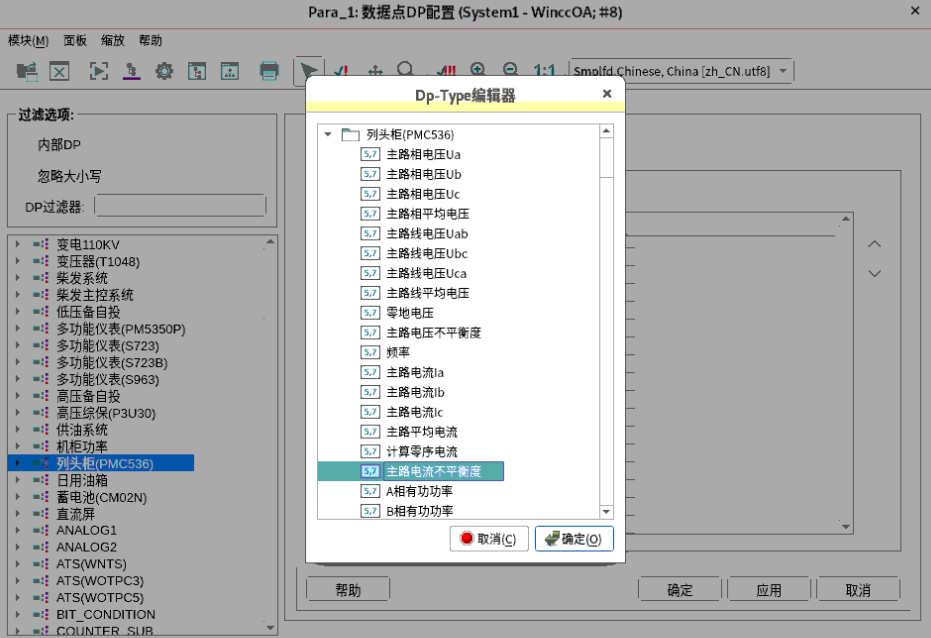

采用模块化的方式定义数据点
通过模块化的方式定义数据点，方便对设备传入的数据进行管理，倘若需要新增设备，无需对系统进行大幅更改，仅需添加设备对象即可。利于高效的维护和便捷的数据管理。

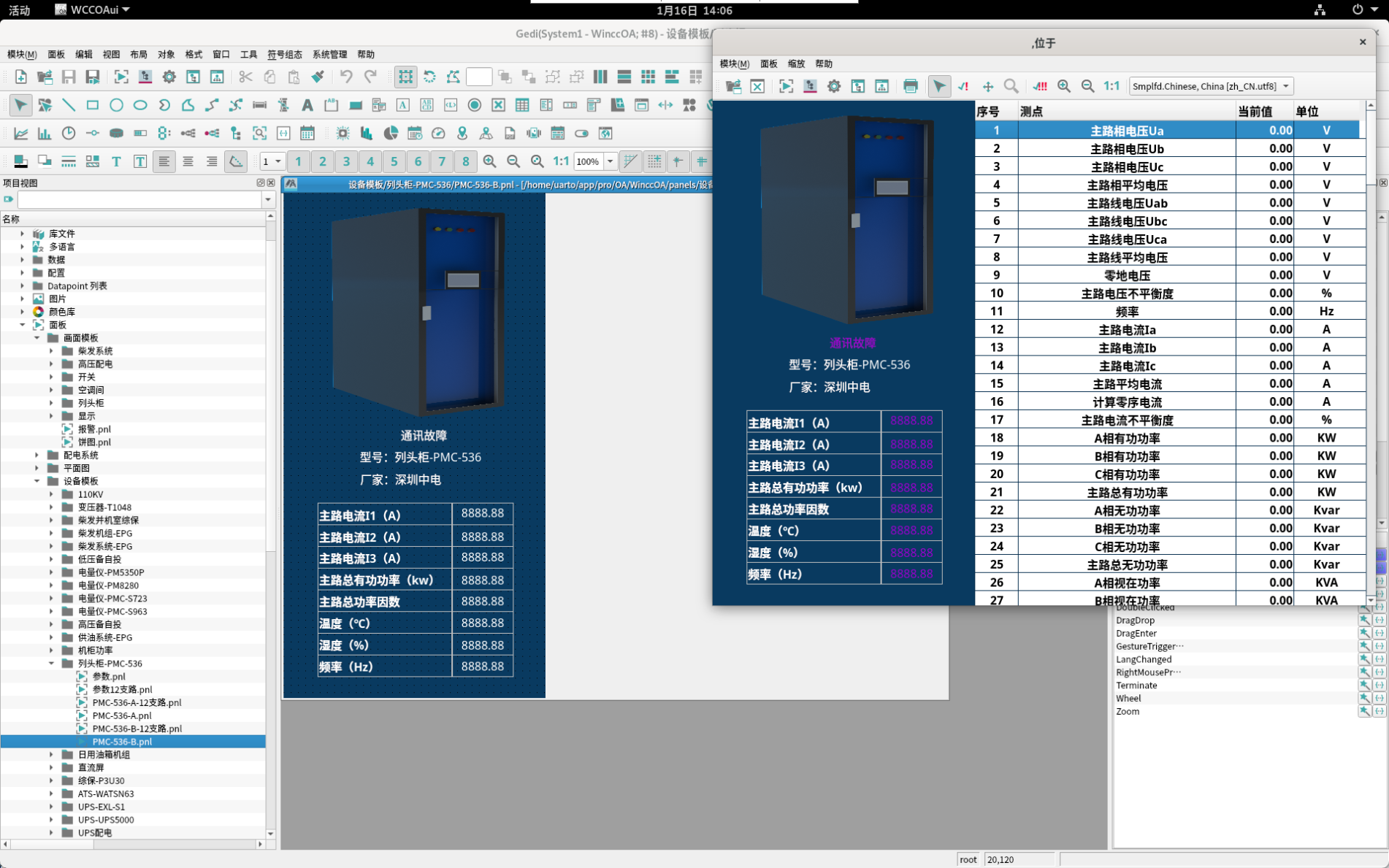

采用模板化的方式制作界面
通过模板化的制作方式，将系统分为多个部分，每个部分再分成多个功能，层层递进，最后将每一个界面每一个控件进行细分重组。一个好的系统应该分成各个小块，使用分而治之的思想，把复杂问题分成小问题，逐个击破。真正做到高内聚、低耦合，提高维护效率。

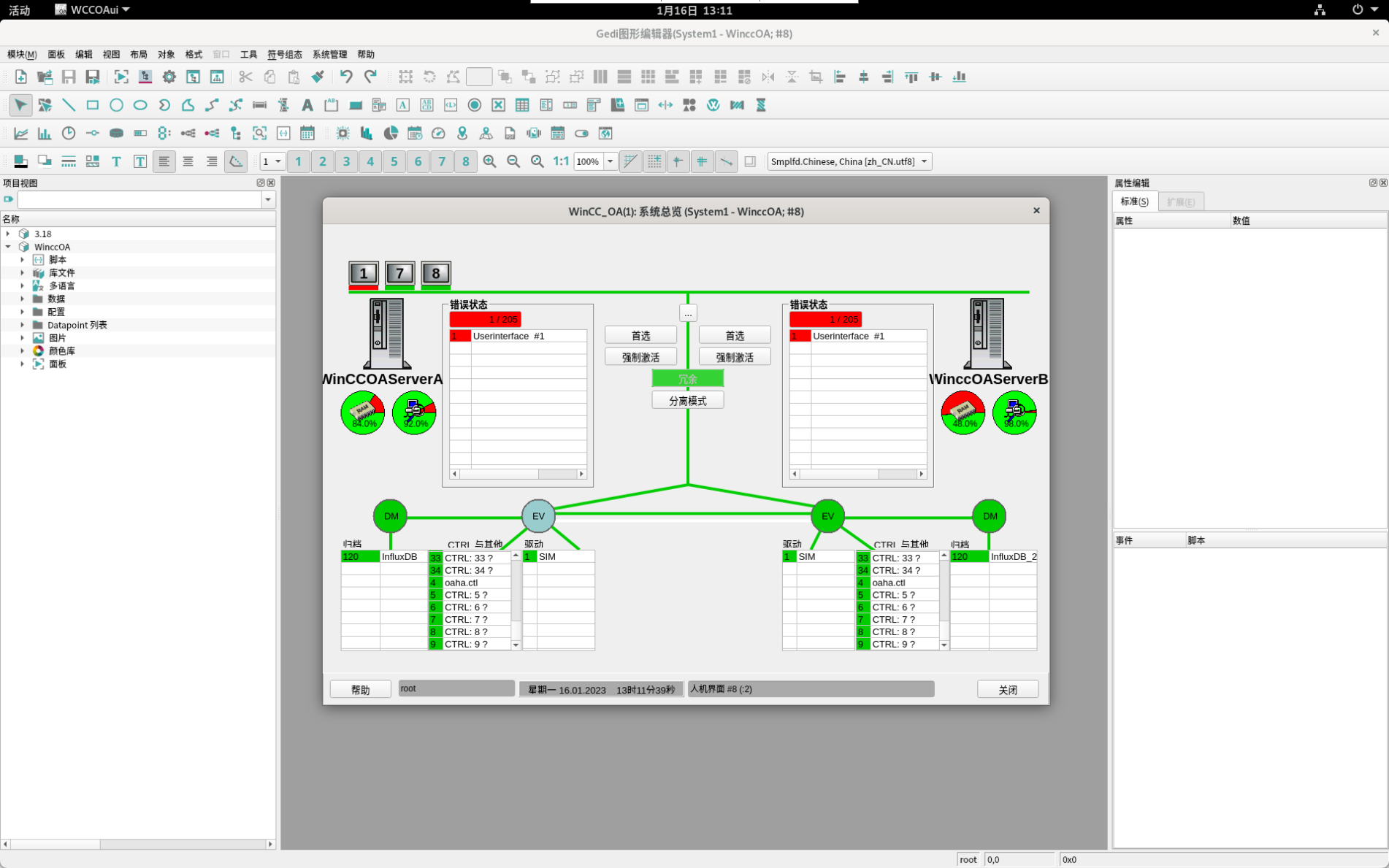

冗余项目，双备份
通过冗余，当其中一台服务器出现问题宕机之后，数据传输会使用备用机，使数据更加安全。

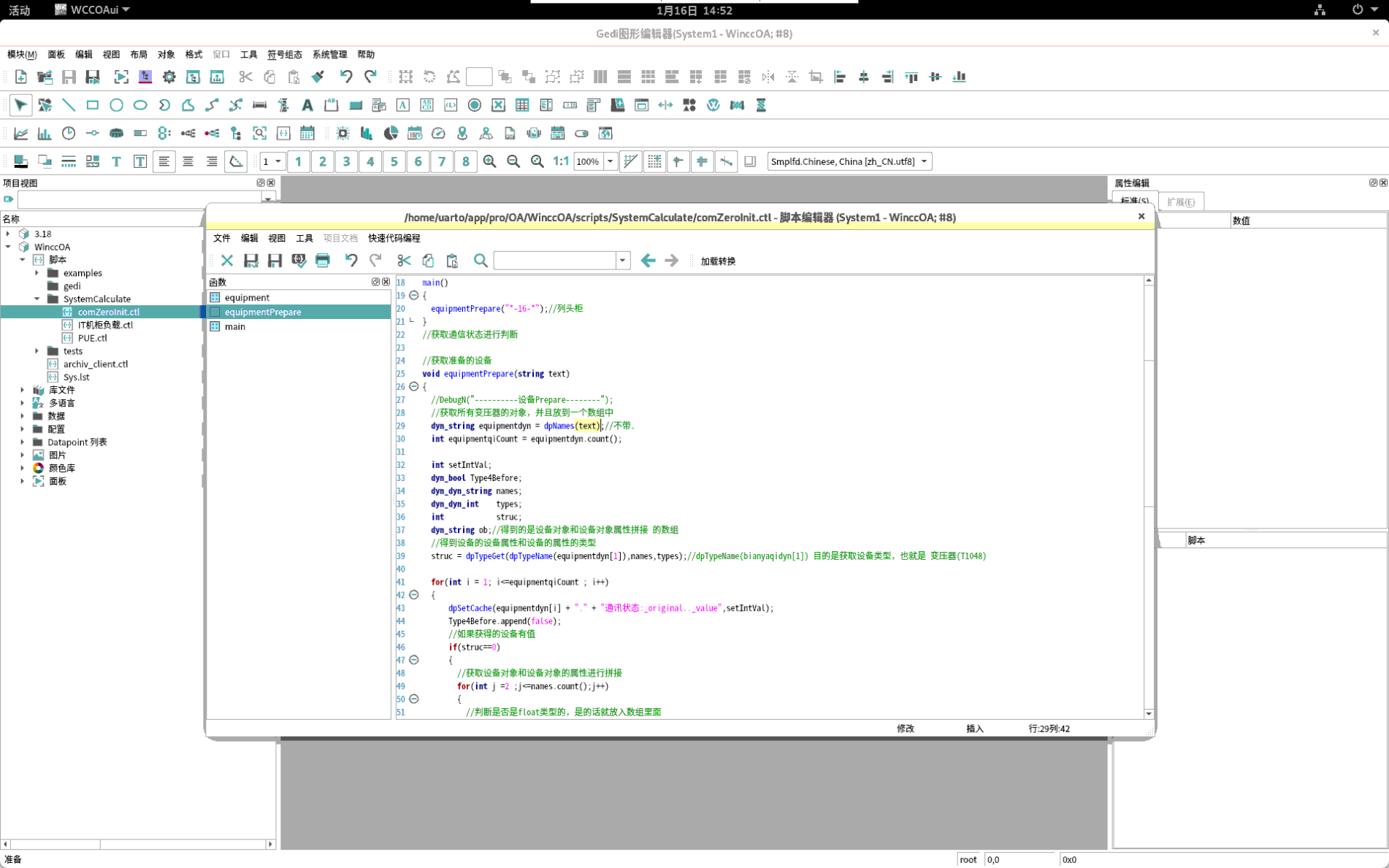

WinccOA独属的CTRL 语言
CTRL 语言是WinCC OA 的内置脚本语言，很容易上手，他的语法跟C语言很相似，但是没有C语言中复杂的指针操作。同时，CTRL脚本也可以与JS进行交互，可以在一些特定的场景下显示出特殊的界面和界面操作。使用CTRL脚本语言可以实现很多界面操作无法做到的事情。
使用winccOA的优势
windows和linux双平台的支持
相较于windows。linux更适合软件运行的服务器。liunx因为本身权限的原因在系统安全性上优于windows，并且linux是多用户多进程的系统，可以一次性处理大量正在运行的进程，性能和稳定性都是比windows更适合作为服务器。所以说，在服务端使用linux，客户端使用windows，在一定程度上达到性能的最大化。
内置influxdb，便于操作
为时间序列数据专门编写的自定义高性能数据存储。 它允许对同一数据进行高吞吐量的提取、压缩和实时查询。InfluxDB 可用作任何涉及大量时间戳数据的用例的数据存储。
实现新的可扩展性水平
大多数SCADA系统都是可扩展的，但WinCC OA提供了完全的灵活性，从单台机器扩展到多服务器环境，具有覆盖国家基础设施项目的分布式和高端冗余特性。
专为提高效率而设计
从用户指南到授权系统，从报警概念到系统集成，WinCC OA将多个不同的数据流整合到一个连贯的数据库中。它为实现满足客户端控制和监视要求的应用程序提供了坚实的基础。
将数据转换为信息
所有SCADA系统都提供数据，与WinCC OA的智能集成更进一步。使用西门子的智能SCADA选件，可以提供状态监测和根本原因分析、报警预测和KPI计算等功能，从而改善核心系统运行。
符合 SIL3 安全等级
WinCC OA提供容错配置，是唯一获得安全认证高达SIL3的SCADA解决方案。
随时随地进行控制和监控
WinCC OA具有适用于iOS和Android的移动客户端，可提供与标准固定用户界面相同的特性和功能，因此可以通过智能手机或平板电脑从任何位置监视和控制系统。这改变了维护工程师的访问方式。

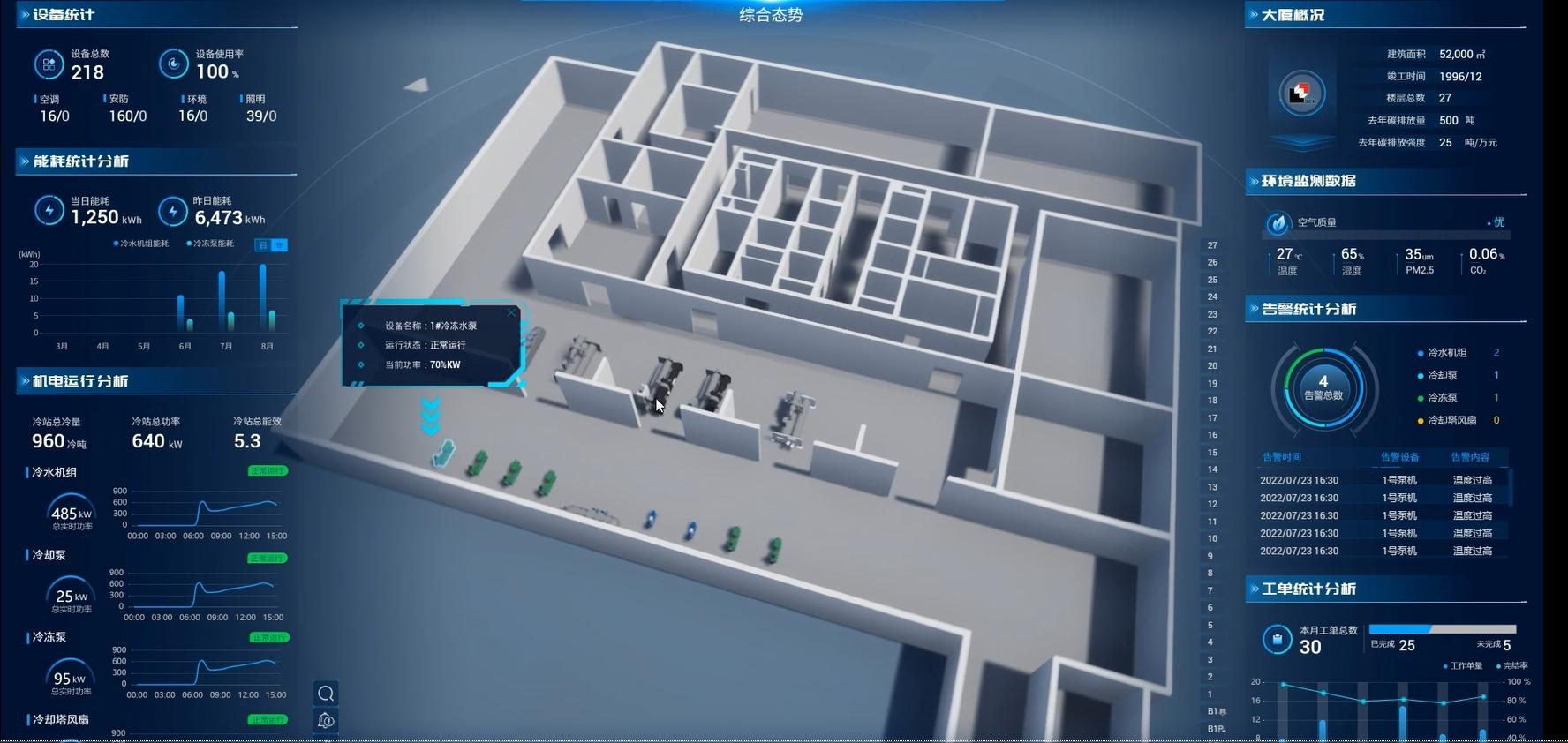

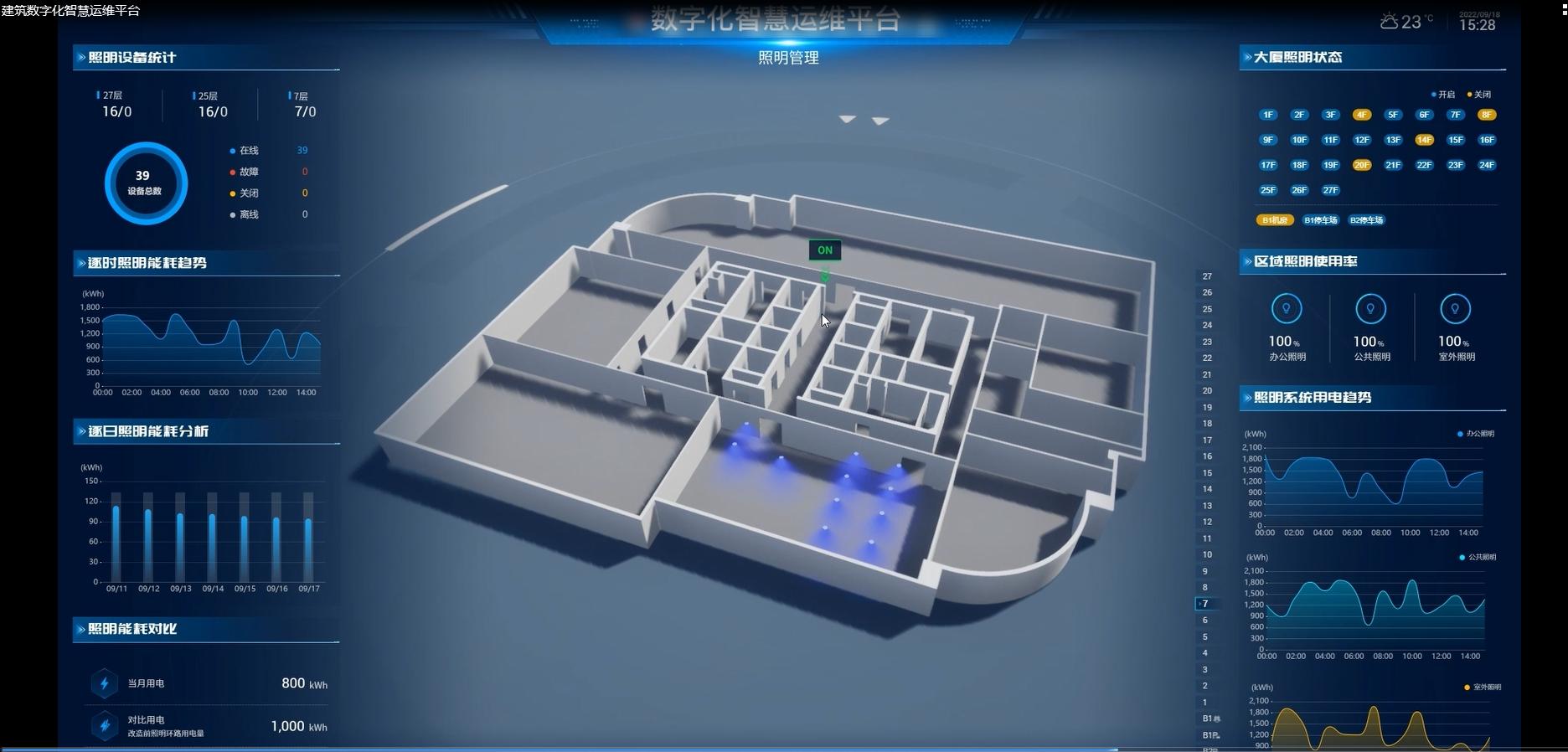

数字智能化系统简介：
福耀达电力实现从场景搭建、模型智能化、接口集成、资产数据导入以及运行期维护的全生命周期管理，整个应用和管理不需要运行到第三方平台。集成各个业务系统的信息碎片，聚合在一站式的3D建模场景展示平台上统一展示，为信息联动管控打下强有力的基础。针对现有的问题，系统首先建立大楼的外观和内部构造的详细三维模型，再通过可视化方式将各子系统设备模型按原位放在楼宇模型的相应位置。(AGC/AVC)、快速功率控制系统、功率预测系统、微网等系列产品。为光伏电站、风电场、储能电站、分布式发电与微电网实现从发电到并网、以及集团运维的全过程自动化控制。根据已有的需求，福耀达电力与西门子战略合作为电网用户能提供的解决方案包括：电网保护解决方案、智能变电站解决方案、电力调度自动化解决方案、配电自动化解决方案、一次设备监测系统解决方案和配电设备智能化解决方案以及保护专业管理解决方案。

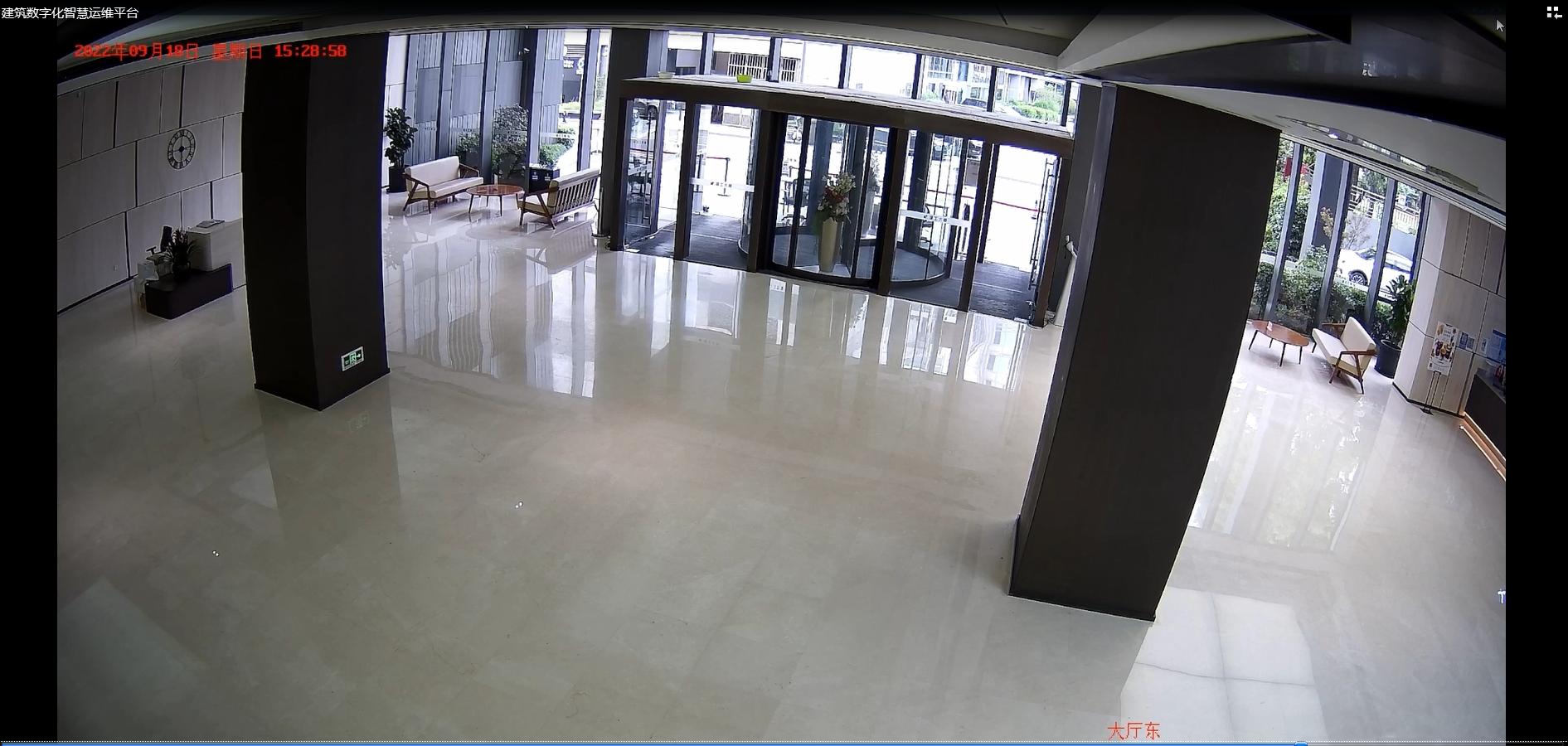

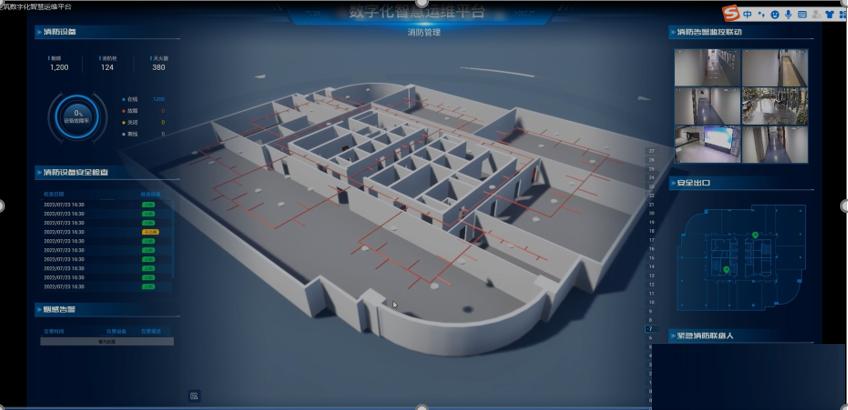

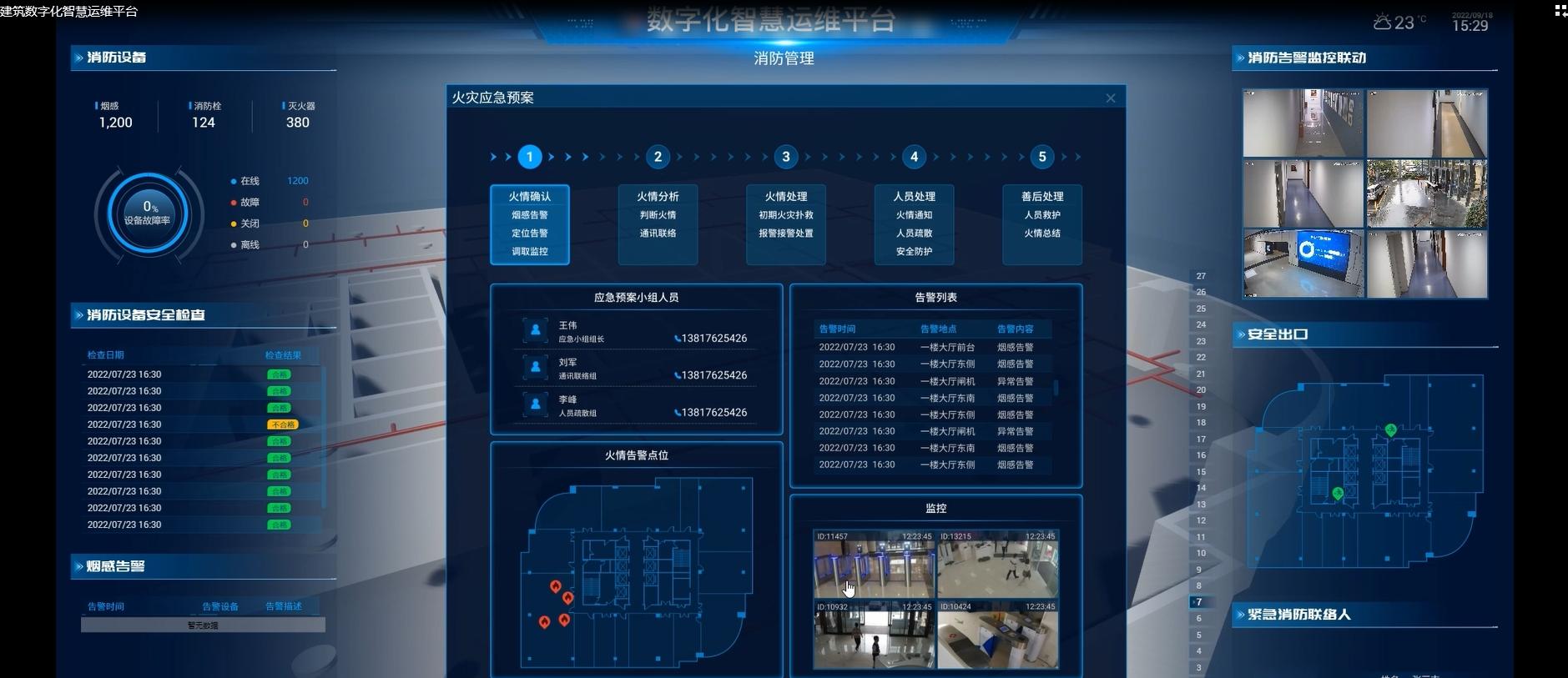

消防监控系统：
将每个摄像头模型精准还原定位，物业管理人员操控可视化系统。可视化系统可同时播放多个视频画面，如发现有可疑人员出现，系统则即刻切换到该摄像头对应的物理位置，同时三维场景也进行切换，实际状况一目了然。
空调管理系统：
当产生消防告警时，三维可视化系统可以判断哪些摄像头距离烟感较近，利用两种设备在时空数据库中的时间数据，还可以查看某个历史时段烟感是否产生告警以及对应时段的视频信息，帮助用户进行决策分析。

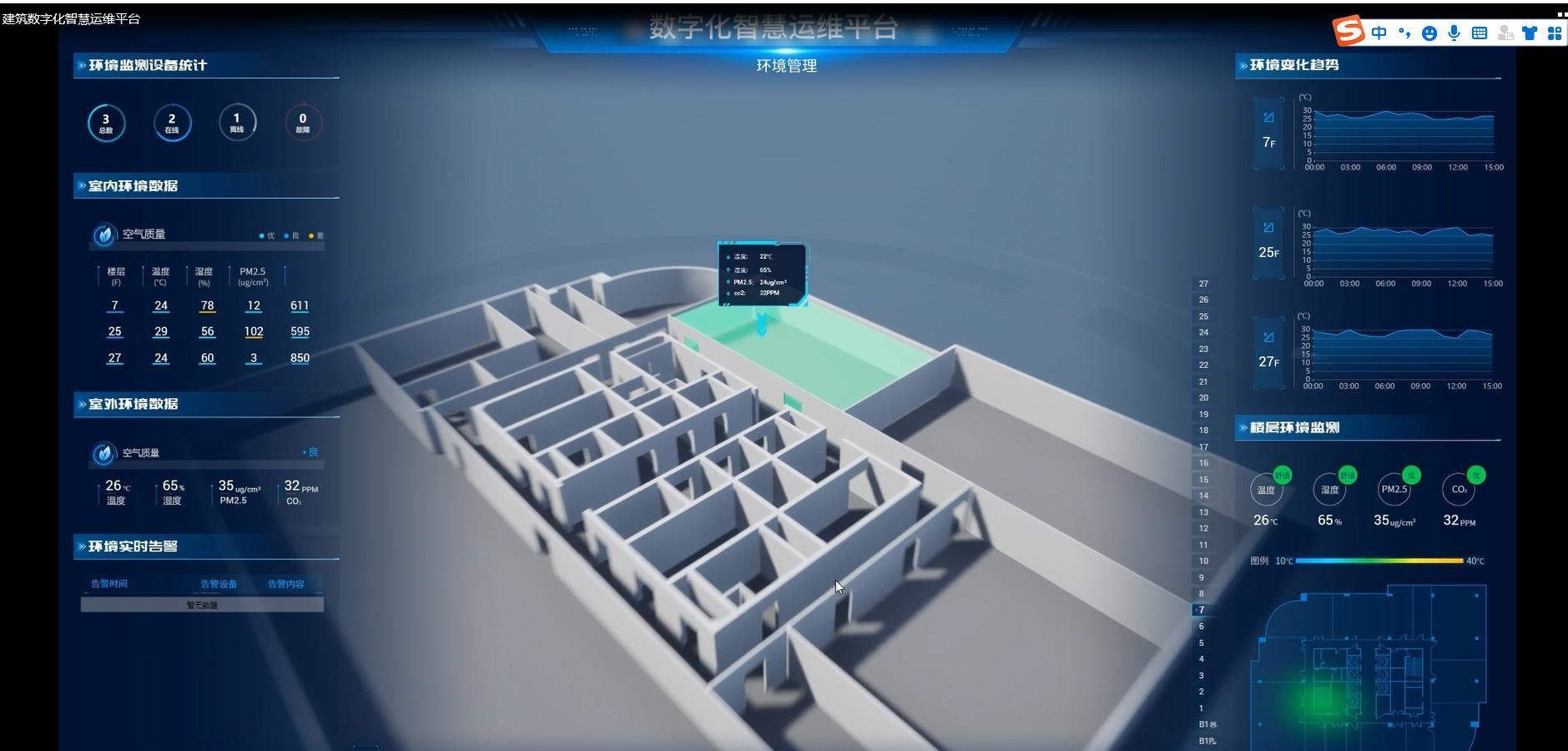

环境管理系统：
以3D方式展示机房动力环境监控实时数据。显示传感器信息以及运行曲线，默认显示一周的信息折线图，并可以切换，切换项分别是：4小时、今日、本周、本月、季度、半年、年度、自定义等帮助用户进行决策分析。

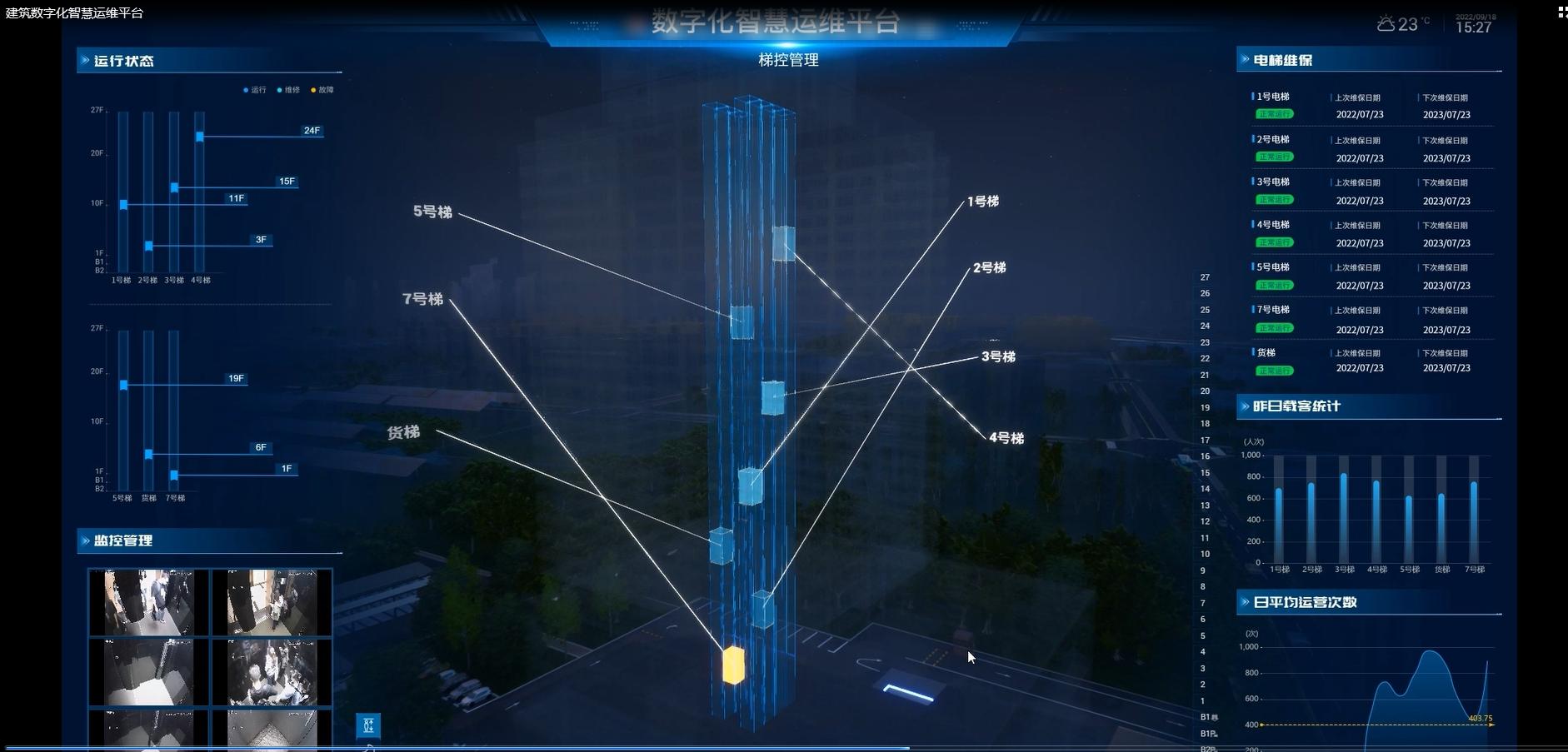

楼梯管理系统：
形成电梯运行状况健康分析，提高应急处置及救援、维修的响应速度。

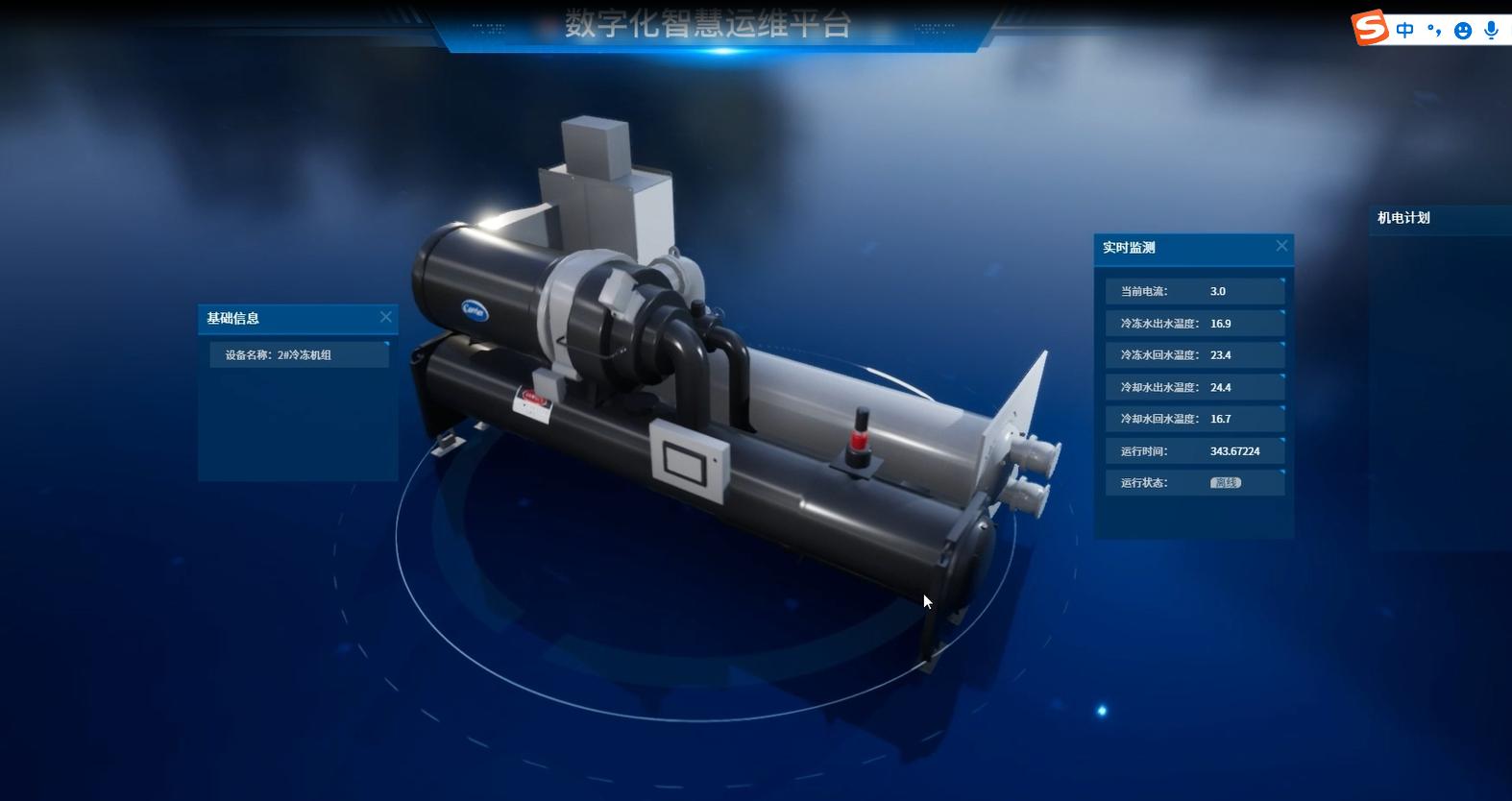

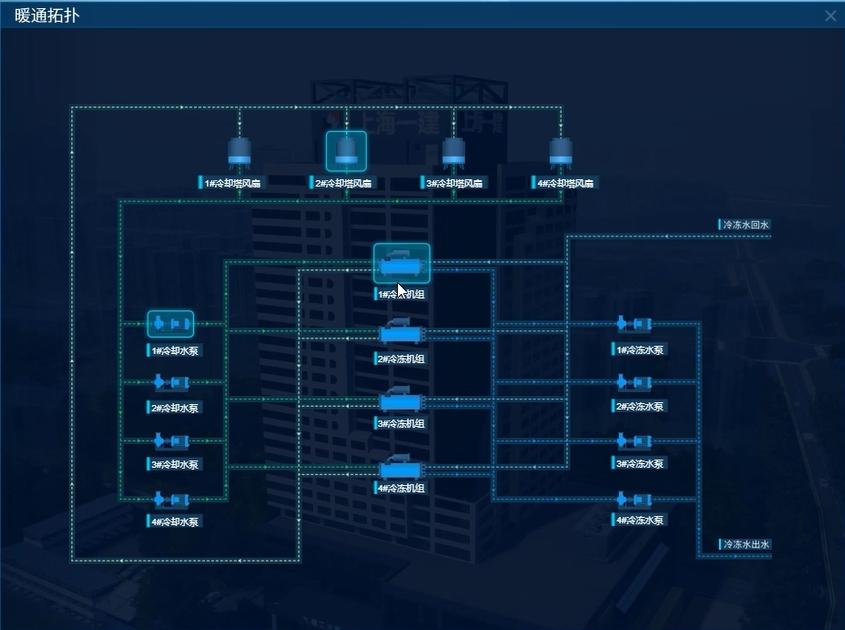

空调机组可视化管理系统：
空调机组可视化管理功能聚焦于空调系统的核心设备设施管理，主要包括冷水机组、水泵等。本功能的缺省界面为空调机组核心设备的系统逻辑拓扑图，弹窗显示设备监控信息，通过定位按钮即可快速查询设备所在的物理位置，避免了长时间故障对办公环境的影响。

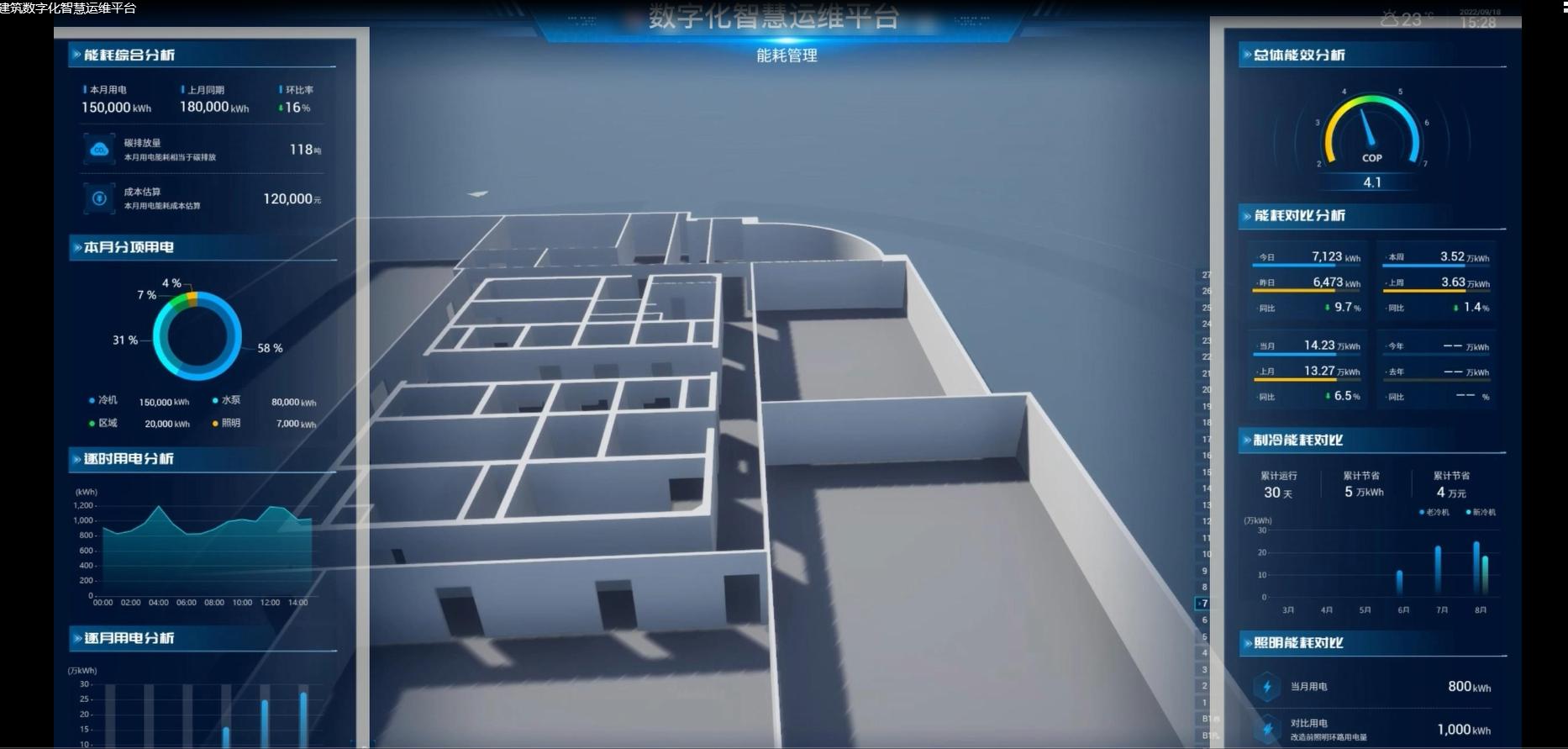

能耗管理系统：
能耗针对楼宇内综合耗能情况进行全面监测分析，实现设备到整个楼宇层次的不同能耗管理。把握实时用能情况，实现节能减排对比和碳排放计算，为能源使用的精细管理提供决策依据。

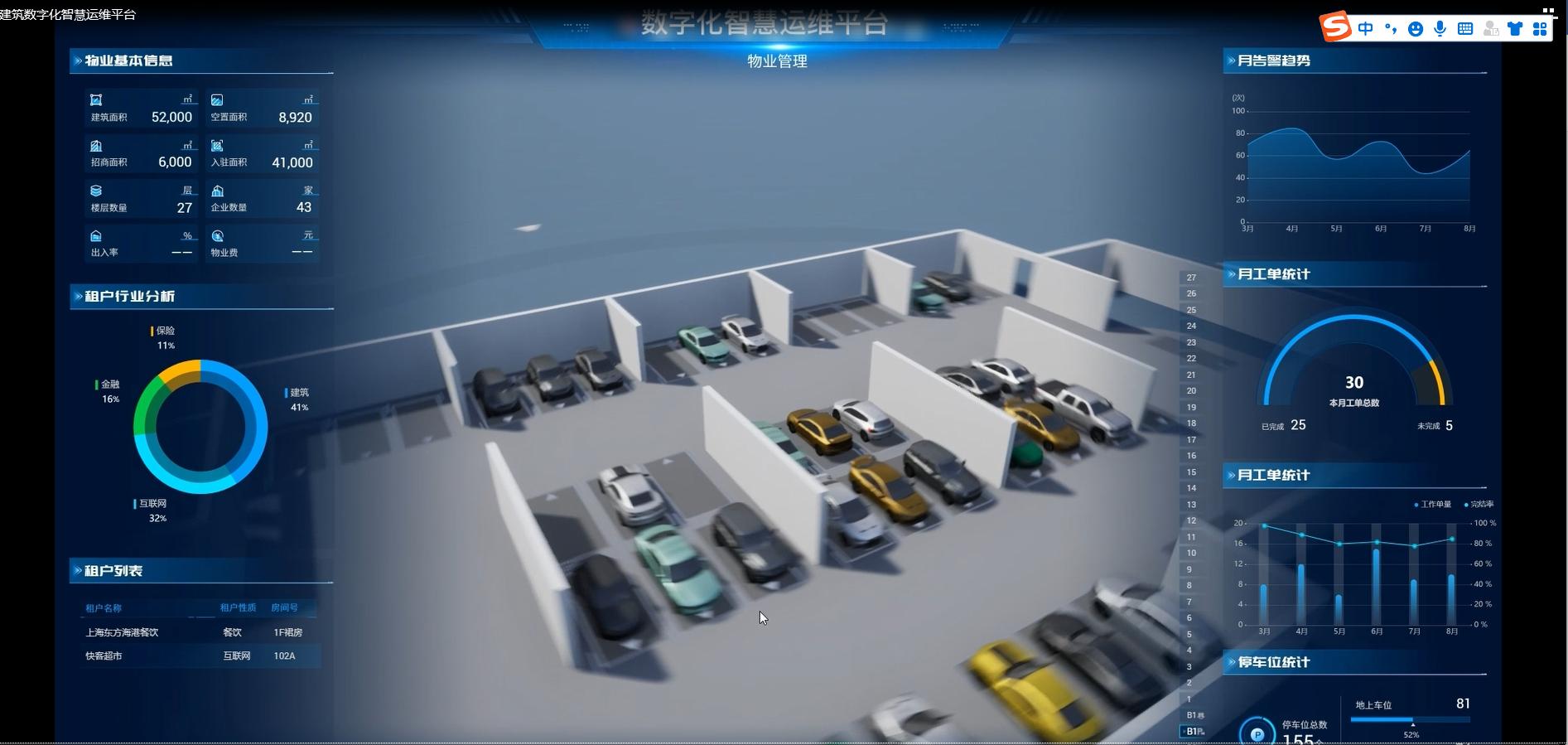

物业停车场可视化管理系统：
通过三维场景可查看车位具体使用情况，如车位使用统计信息、区域车位统计、车辆进出信息列表。实现停车场可视化与监控可视化的整合，物业能够更迅速、更有效地帮助业主进行空闲车位查找，车辆损坏原因排查、车辆安全巡视管理等工作。
福耀达电力为世界500强通讯行业数据中心保驾护航，提供了如下产品：西门子NXAirS中压开关柜、SIVACON 8PT交流低压开关设备、SIVACON S8交流低压开关设备、SIPROTEC保护测控装置。福耀达电力可以为客户提供现场培训服务、完善的售后服务等。供应高品质和高可靠性的产品使电力供应得到保障。
