系统简介：

光伏电站由太阳能阵列系统、变电系统、交直流配电系统、逆变系统、安防监控系统、防雷系统、调度远动系统、AGC/AVC控制系统、光功率预测系统、环境监测系统、故障录波系统、电能质量监测系统等独立子系统组成。

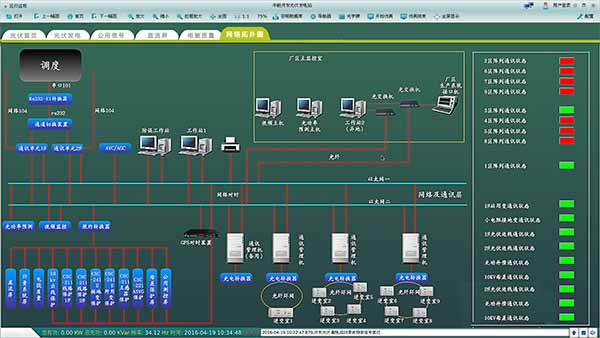

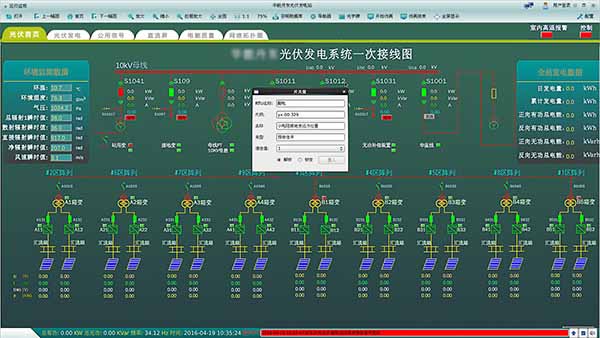

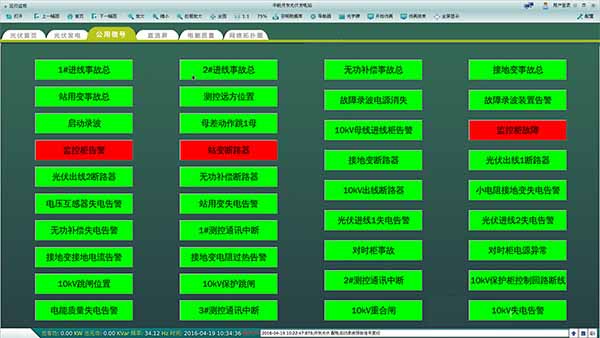

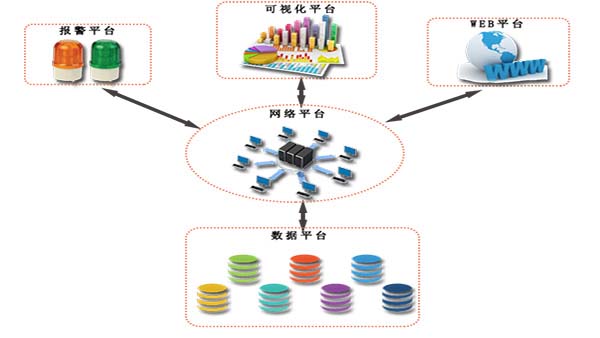

光伏电站综合监控系统能将以上各个独立系统进行集成，提供实时数据采集、数据处理、数据传输、数据存储、运行监测、操作控制、报警处理、统计分析等功能。能构建一个基于全数据的光伏电站综合数据平台，能提供全景展示功能，为调度运行人员提供唯一的人机交互界面。人机界面以模拟图的形式向操作人员提供工厂信息，模拟图是控制工厂的示意图，以及报警和事件记录页面。

监控系统与站内各子系统设备通讯实现模块化，支持电力行业常见规约：

Modbus RTU/TCP、IEC 101、IEC 102、IEC 103、IEC 104、CDT等，非标准通信规约可通过增加通讯模块实现。

监控系统采用跨平台技术，支持Linux、WINDOWS操作系统，支持SQL Server、Oracle、MySQL等多种数据库。采用实时内存数据库技术,大大提高实时数据处理效率。系统人机界面及报表采用组态化技术，图表库丰富，用户可自定义图元、模版。监控画面设计简捷、规范、人性化，为监控中心值班人员提供轻松简捷的工作体验。

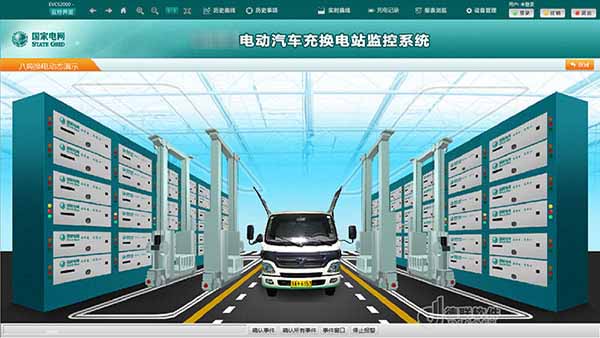

充换电站监控主要功能：

车辆导引：在充换电站入口处，自动识别车牌号，根据站内车位闲置情况，在引导屏幕上显示车辆停泊位置。

充电监控：可以对充电过程进行全程实时监控，监控对象包括充电机、电池箱、电池充电架、车载BMS等信息。

换电监控：可以对换电机器人进行控制，对换电流程进行全程实时监控。可以采用充电完成时间优先及充电次数优先等多种更换策略生成更换指令，并下发给机器人。

配电监控：可以对充换电站内配电系统和电能质量进行实时监控。

环境监控：可以对充换电站内温度、湿度、安防等环境设备进行实时监控。

车辆监控：可以与车载终端通讯，对电动汽车进行基于GIS的全程监控管理。

有序充电：根据电价、区域配网容量、充电设施输出功率、电池状态、用户需求、电网调度指令等因素对充电方案进行优化设计，实现自动安排充电时间、充电功率的功能。

智能卡管理：主要包括充值、售卡、换卡、锁定、查询、补卡、挂失、解锁、解挂、退卡等业务。

计量计费：依据充换电时间、充电电量、换电记录、峰谷电价、车辆运行信息等进行计量计费。

事件管理：对充电机启停操作、充电机故障、电池BMS故障、机器人故障、烟雾报警配电故障等事件进行记录。重要事件采用声光及文字、推图等方式实时报警。

统计查询：充电机故障记录统计查询、充电机充电记录统计查询、车辆充电记录统计查询、车辆换电记录统计查询、车辆报警信息统计查询、车辆线路管理、充电电量和充电次数的统计报表查询（日报表、月报表、年报表、多日分时统计、多日分段统计）。

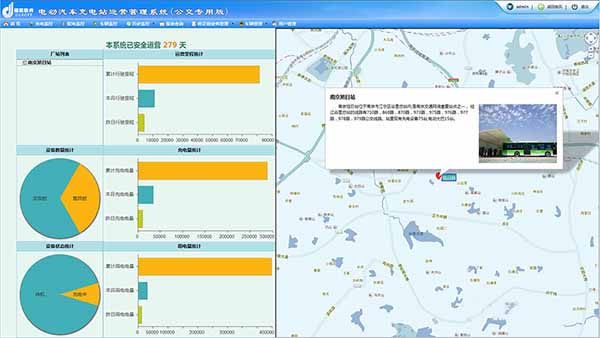

充电桩联网运营平台主要功能：

实现充电设备、监控信息集中管理，建立基础信息、运营等数据应用服务一体化系统，为各政府部门、车主、新能源汽车、能源汽车厂商提供信息资源综合服务。

系统主要要素：

充电站/离散桩：充电站\离散桩通过通信技术与运营平台前置机通讯，实时上送充电桩状态，充电结算信息等，最终存储于运营系统数据库。

充值网点：又叫营业厅，是用户现金充值的场所。

运营中心：运营中心负责整个运营平台的正常运行，包括计量计费、综合分析、集中监控等工作。

运营管理平台：运营人员和营业厅人员的工作平台，WEB界面。

联网运营：预留接口，可以与各种电动汽车充换电运营管理系统通信。目前可以接入国家电网公司车联网平台和北京市“e充网”。

移动App：移动App支持安卓、鸿蒙、IOS系统提供给电动车车主使用，通过移动app，可以提供账户充值(支付宝/微信)、智能寻桩、实时监控充电情况、充电支付等功能。

运营数据库：整个运营平台的核心，最终的数据流向。

联网运营：预留接口，可以与各种电动汽车充换电运营管理系统通信。目前可以接入国家电网公司车联网平台和北京市“e充网”。

储能EMS系统简介：

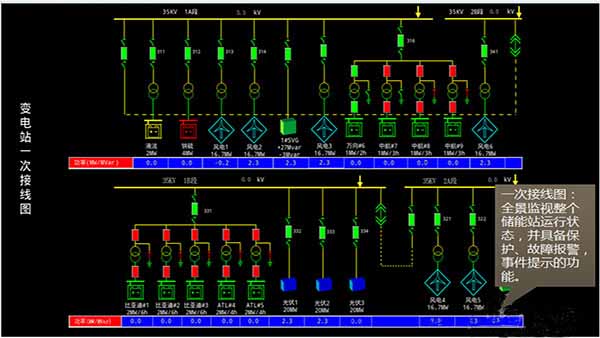

储能电站EMS系统具有完善的储能电站监控与管理功能，涵盖了电网接入、PCS及BMS系统的详细信息，实现了数据采集、数据处理、数据存储、数据查询与分析、可视化监控、报警管理、统计报表等功能。在高级应用上，使用科学周全的算法实现了平滑出力、计划跟踪、AGC调频、消峰填谷等控制功能，优化了新能源并网的电力参数。

储能电站EMS系统能对电池组性能进行实时监测及历史数据分析、根据分析结果采用智能化的分配策略对电池组进行充放电控制，优化了电池性能，提高电池寿命。系统还兼顾了电池梯次利用技术，大大提高了电池使用周期和效率，降低了资金投入。

储能电站EMS系统可以混合采用Linux或Windows操作系统，数据库采用Oracle 或SQL Server。系统规模具有很强的伸缩性，既可以用于小型分布式的储能、光储、风储等项目，也可以应用于大型电网级储能电站。

储能云平台系统功能：

管理跨区域的就地储能系统。

针对各就地储能系统实施不同目的的策略模式（例如：峰谷模式、需量模式、平滑模 式等）。

具有相关性的独立储能站可实现集中虚拟储能站，统一管理、集中调配。

用户间相互隔离，用户只能监控自己权限范围的储能站。

支持web浏览及手机客户端。

支持本地存储、云端存储。

系统特点：

支持海量分布式储能系统的动态接入。

支持集群、负载平衡、动态扩展。

支持web组态。

支持当地监控与云端监控联动。

系统简介：

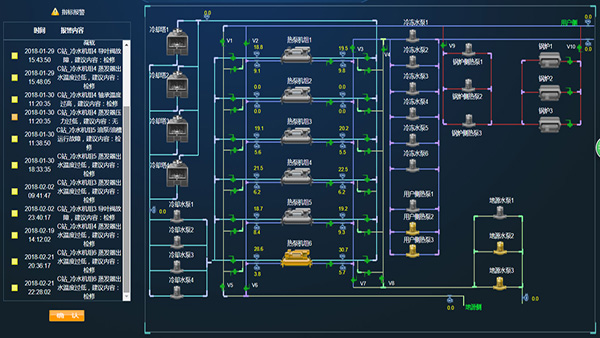

中央空调自控系统为生产工房工艺性空调系统提供恒温恒湿自动化控制和节能控制，或为办公楼宇空调系统提供舒适性办公环境和节能控制。中央空调设备的风量、冷热量、加湿量等装机容量一般按最不利季节工况进行选型和配置，当室外气象参数发生变化或生产车间负荷发生变化，中央空调系统的风量、冷热量、加湿量需要进行调节才能消除室内的冷热负荷、湿负荷，维持工艺所需的恒温恒湿室内环境或满足人体舒适的建筑环境。中央空调系统是建筑物内的能耗大户，通过自动化控制手段降低运行能耗已成为中央空调系统必配的重要措施。

中央空调自控系统基于成熟的自控技术和工业互联网技术，为分散在建筑物不同区域的空气处理机组（AHU）、新风机组（PAU）、风机盘管（FCU）、VAV末端装置等设备配置现场自控系统，并通过工业级自控网络或楼宇级自控网络实现数据通讯、系统集成和集中管理。根据不同的应用场合和用户需求，空调自控系统现场控制站可选择工业级PLC控制器和楼宇级DDC控制器。

中央空调自控系统可以作为企业能源管控系统的一个子系统，也可以作为独立系统进行集中管理和分散控制。中央空调自控系统为空调系统提供自动化运行、节能控制、故障诊断和远程集中管理。

系统简介：

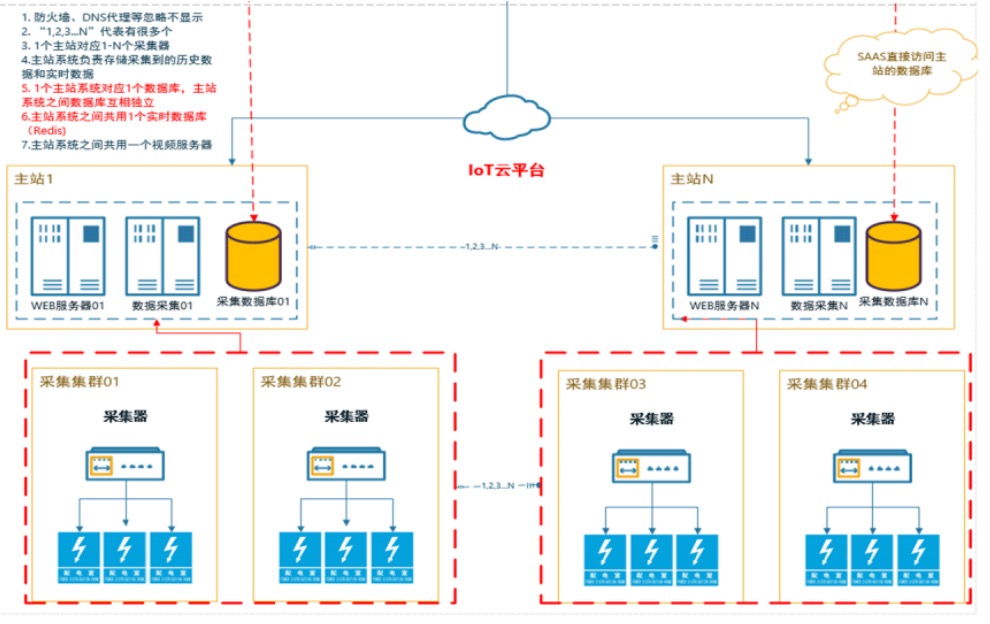

物联网云平台是基于以往的物联网产品，以及目前市场上的各种云平台优点，福耀达精心打造的一款实现设备上云的多功能软件，本物联网云平台面向设备而使用，例如煤矿充填系统、选煤系统、数据中心、配电系统等等设备的上云，云平台提供从设备接入、运行监控、设备资产管理、工业数据预知分析等一站式服务，使用对象可以为设备厂家、设备运维厂家、以及相关设备管理型公司等。

通过本云平台能够实时获取所属所有设备的工作状态、各项参数，以及相关的运维数据，支持移动浏览、支持大屏显示等功能，能够为设备厂家提供数据依据，方便厂家的售后以及产品的维护、运维等相关公司提供管理等相关功能。

产品详情：

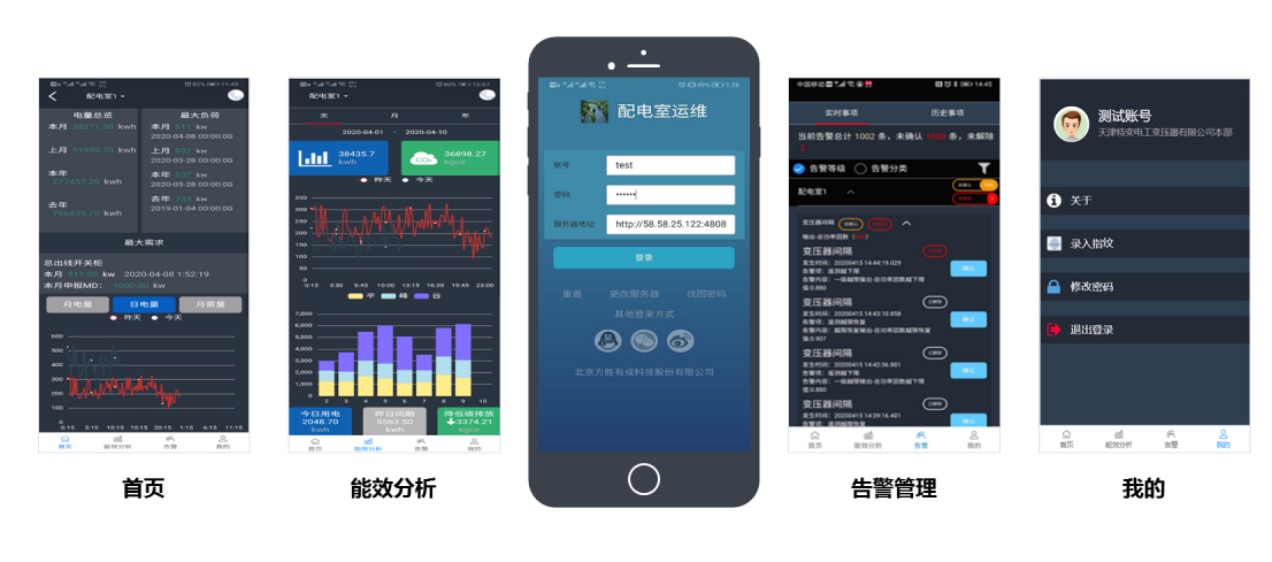

本平台与物联网网关和工业微信小程序产品组成了完整的一套解决方案，也可以根据客户需要灵活部署实施，公有云+私有云等方式皆可，满足各种应用场景需要。

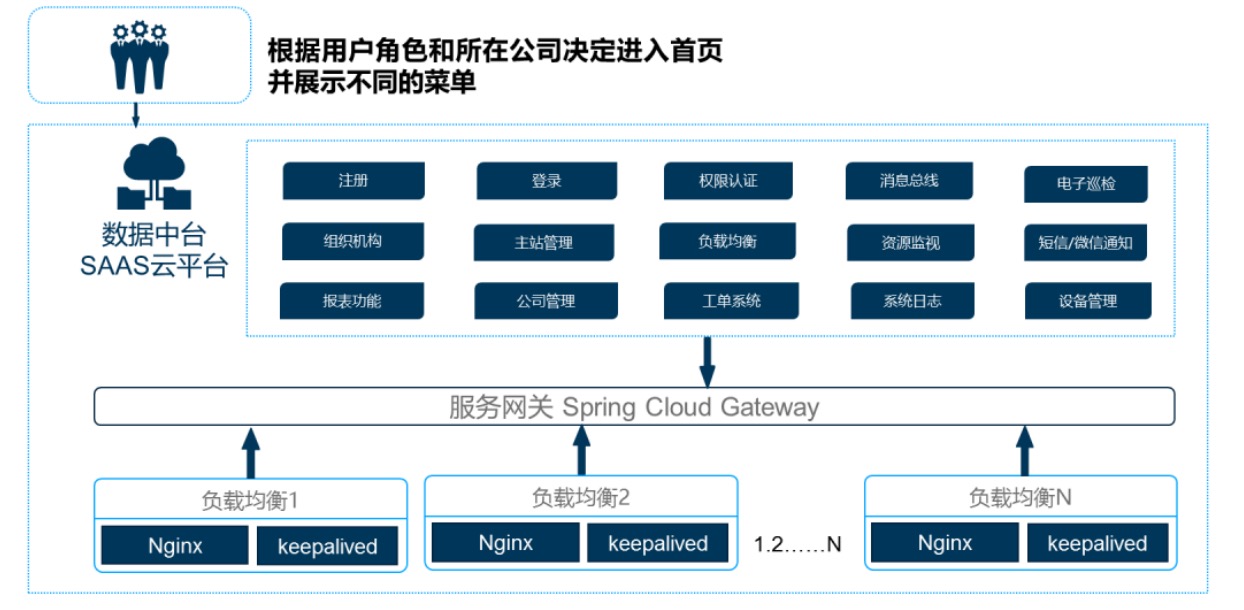

平台功能：

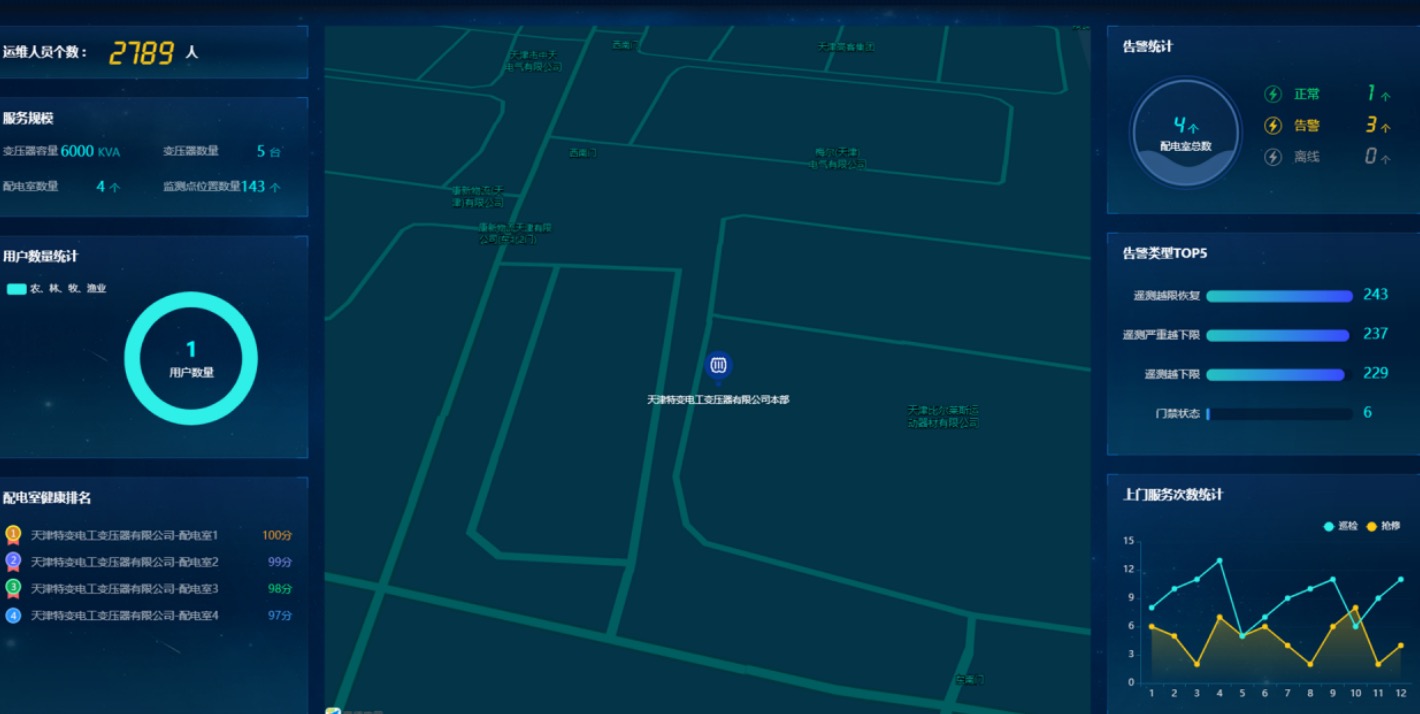

大屏编辑：用户自定义大屏显示功能，按照自己的需要配置出各种可视化数据显示，如：设备运维图、生产线看板、能耗分析图等内容；

数据浏览：提供基础的数据浏览功能，支持实时数据查看、数据下置、GIS地图、曲线报表报警、视频等功能；

远程运维：包含告警浏览、巡检、工单、维保、资产和备品备件等功能，由平台进行运维功能的管理，工业小程序配置实施实现全流程的运维功能。

用户管理：用户根据自己的需要可组建团队，分配不同权限，赋予成员有数据浏览、参数配置、巡检工单管理执行等功能。

平台特点：

物联网网关自动校时：网关每隔8小时自动向中国校时服务器请求数据，进行一次校时，以保证时钟准确；

数据自带时间戳质量戳：网关数据上传时自带时间戳和质量戳，以保证数据的准确性；

网关报警触发：网关自动根据配置判断报警，并自动进行报警推送给云端或者微信；

断线缓存：网关自带存储，自动保存数据，可以为云端提供数据缓存、以及微信端提供历史数据支撑；

自动对接平台：网关配置后，通电自动联网，在云端进行注册认证，添加至连接池中以供对接；

唯一标识码：网关程序读取硬盘序列号，生成唯一识别号，在云端注册时用以区分；

真正的云管端：真正意义上的云管端功能设计，云端自由配置，简单快捷；

模板功能：云平台的模板功能包含设备采集模板和设备信息模板，包含设备的参数、通信参数、点位参数、厂家型号、联系方式等，方便快速部署。

团队组建功能：管理员可以自行创建用户团队，分配不同权限，完成设备监视和运维等功能；

闭环的运维管理：运维流程采用闭环式设计，报警产生工单、信息资料共享、设备生成台账、台账生成巡点，与工业微信小程序无缝集成；

混合云部署：云平台采用混合云方式，即华为云+私有服务器方式，可以根据客户需要进行定制化部署；

安全稳定性：数据使用RSA+3DES双重加密压缩传输，保证数据安全、降低传输数据内容，云服务器自带安全功能，数据定期自动备份。

方案简介：

要想满足特殊要求与不寻常的需求，需要有特殊理念。无论是简单还是高度复杂，西门子都可提供满足与现代能源分配相关的所有要求的适当解决方案。西门子产品线从由高 科技产品与系统组成的简单成套系统，一直延伸到完整的交钥匙解决方案；从分析到融资再到全面的服务，全部来自一个来源。

实现的功能：

通过软件系统可实现市电与市电、市电与油机之间快速稳定的自动切换

采用定制化的预先编程，并进行多次验证，避免人为判断失误

双活的控制系统及冗余的通讯网络，避免了控制系统本身的错误

采用通讯线路及控制线路克服空间问题

监测电力系统运行状况，实现系统状态可视化，为开关状态检测及远程控制提供基础平台

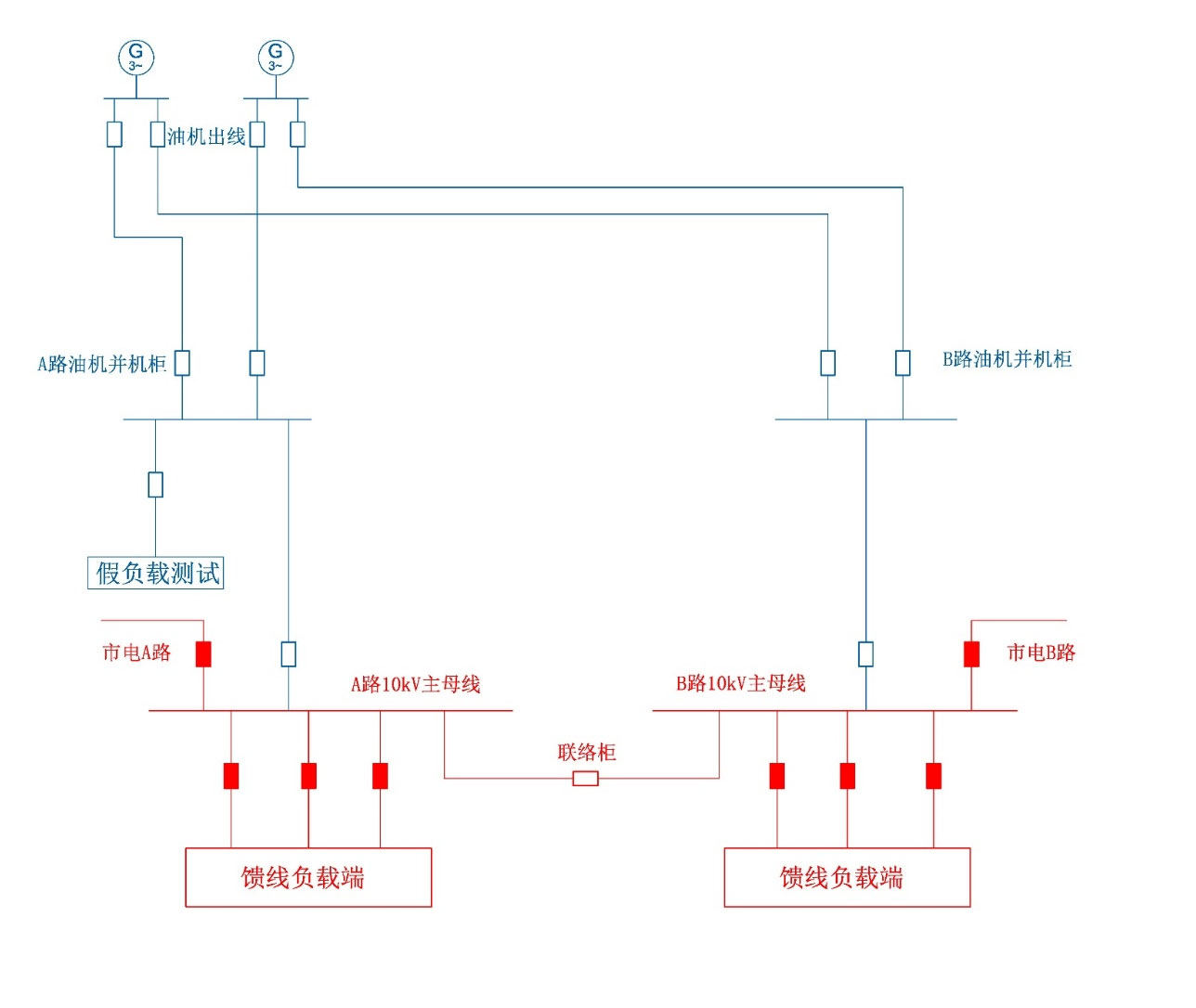

数据中心常规配置系统图与运行方式:

市电A路失电工作方式：市电A路失电，跳A路市电进线，跳A路所有馈线，合母联，根据系统顺序依次合A路所有馈线。市电A路得电后，根据用户需求可跳母联，跳A路所有馈线，合市电A路，根据系统顺序依次合A路所有馈线。

市电B路失电工作方式：市电B路失电，跳B路市电进线，跳B路所有馈线，合母联，根据系统顺序依次合B路所有馈线。市电B路得电后，根据用户需求可跳母联，跳B路所有馈线，合市电B路，根据系统顺序依次合B路所有馈线。

市电A、B路均失电工作方式：市电A、B路均失电，跳A、B路市电，启动备用A、B路柴发，判定正常工作后合A、B路柴发进线，根据系统顺序依次合A、B路所有馈线。

两路油机供电，B路油机失电工作方式：跳B路油机进线，跳B路所有馈线，合母联，根据系统顺序依次合B路所有馈线。

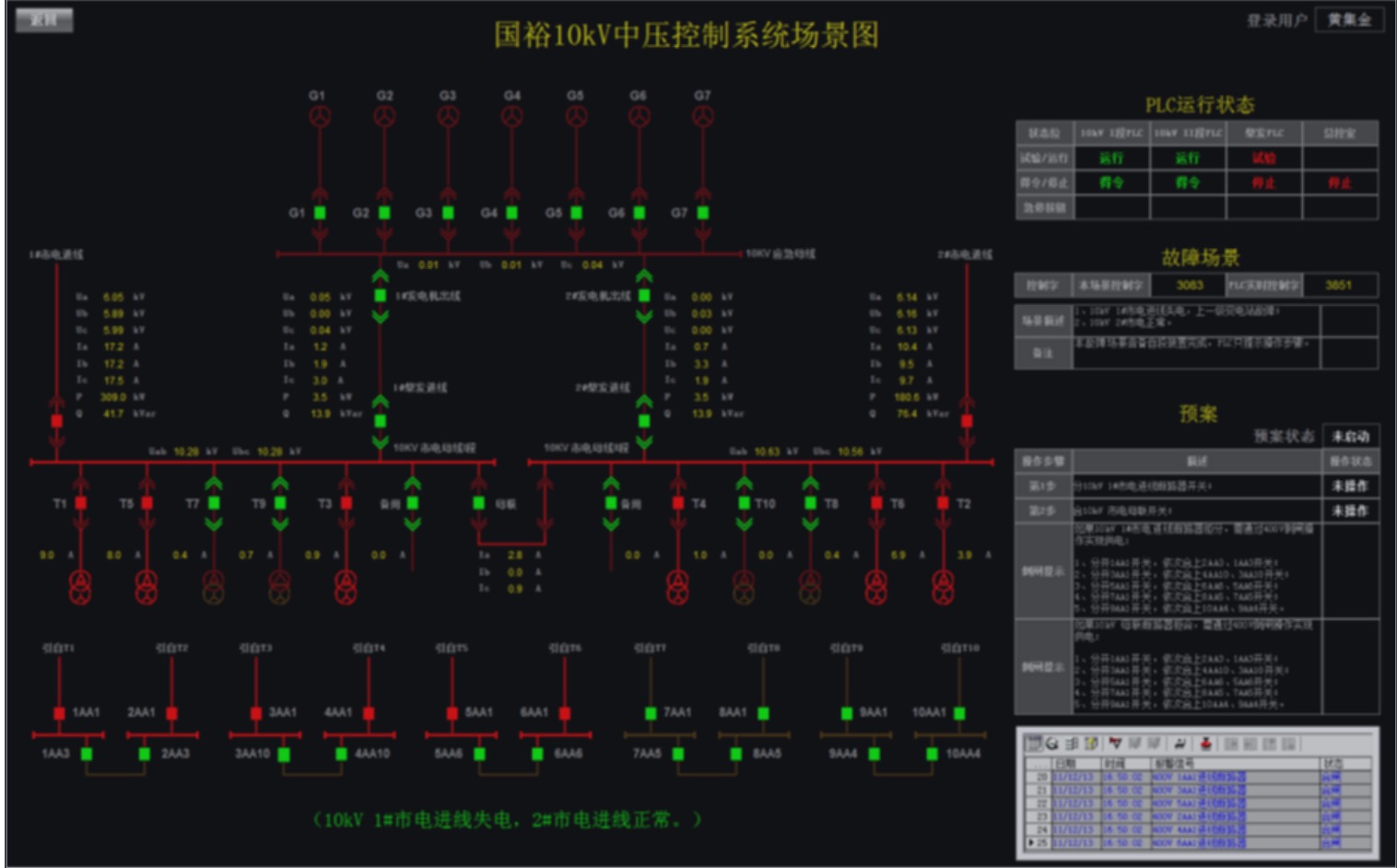

智能投切控制系统可对自动控制过程监视，并可监控设备电能质量。

智能投切控制系统可以进行手动操作。
